Beim Opel Corsa E sitzt das Radio als Teil einer eng abgestimmten Mittelkonsole. Je nach Baujahr und Ausstattung wurden unterschiedliche Systeme verbaut, darunter BT 3.0, IntelliLink R3.0 und IntelliLink R4.0. Blende, Bedienteil, Anschlüsse und benötigte Schnittstelle unterscheiden sich. Deshalb beginnt der Ausbau mit der eindeutigen Bestimmung des eingebauten Systems.
Diese Anleitung beschreibt den sicheren Arbeitsablauf von der Bestandsaufnahme bis zum gelösten Radio. Sie nennt bewusst keine allgemeingültige Schraubenzahl: Ein Corsa E mit CD-Radio verlangt andere Teile als eine Ausführung mit Touchscreen. Die fahrzeugspezifische Einbauanleitung des gewählten Blenden- oder Schnittstellensatzes entscheidet über die einzelnen Befestigungspunkte.
Kurzantwort: Wie wird das Corsa-E-Radio ausgebaut?
Schalte das Fahrzeug aus, dokumentiere Radiofront und Fahrzeugfunktionen und schütze die hochglänzenden Verkleidungen. Löse die zum eingebauten System gehörende Zierblende mit Kunststoffwerkzeug in der vorgegebenen Reihenfolge. Entferne die dadurch zugänglichen Befestigungen, stütze die Radioeinheit beim Herausziehen ab und entriegele jeden Stecker am Gehäuse.
Beim Corsa E ersetzen einfache U-Bügel den Ausbau der Verkleidung in der Regel nicht. Das Radio ist in eine fahrzeugspezifische Konsolenform integriert. Wer direkt an Spalten der sichtbaren Front hebelt, riskiert Druckstellen, gebrochene Clips und Risse im Klavierlack.
Zuerst das Infotainmentsystem identifizieren
Der Corsa E wurde von 2014 bis 2019 gebaut. Innerhalb dieser Zeit änderten sich Radio- und Infotainmentvarianten. Für einen passenden Ausbau- und Einbausatz reichen die Angaben „Corsa E“ und „Doppel-DIN“ daher nicht aus.
Fotografiere die gesamte Mittelkonsole bei ausgeschaltetem und eingeschaltetem System. Halte folgende Punkte fest:
- Baujahr und Ausstattungsvariante,
- Radio- oder Infotainmentbezeichnung,
- CD-Laufwerk oder Touchscreen,
- Form der Tasten und Lüftungsdüsen,
- Lenkradfernbedienung,
- USB- und AUX-Anschlüsse,
- Parksensoranzeige und Warntöne,
- Rückfahrkamera,
- OnStar oder weitere Telematikfunktionen,
- über das Radio erreichbare Fahrzeugeinstellungen.
Ein Produktfoto des Nachrüstsatzes muss zur vorhandenen Front passen. Manche Blenden werden ausdrücklich nur für BT-3.0-CD- oder IntelliLink-R3.0-Systeme angeboten. Für IntelliLink R4.0 gibt es eigene Sets mit anderer Einbindung. Diese Unterscheidung wird vor dem Zerlegen getroffen.
Werkzeug und Arbeitsplatz vorbereiten

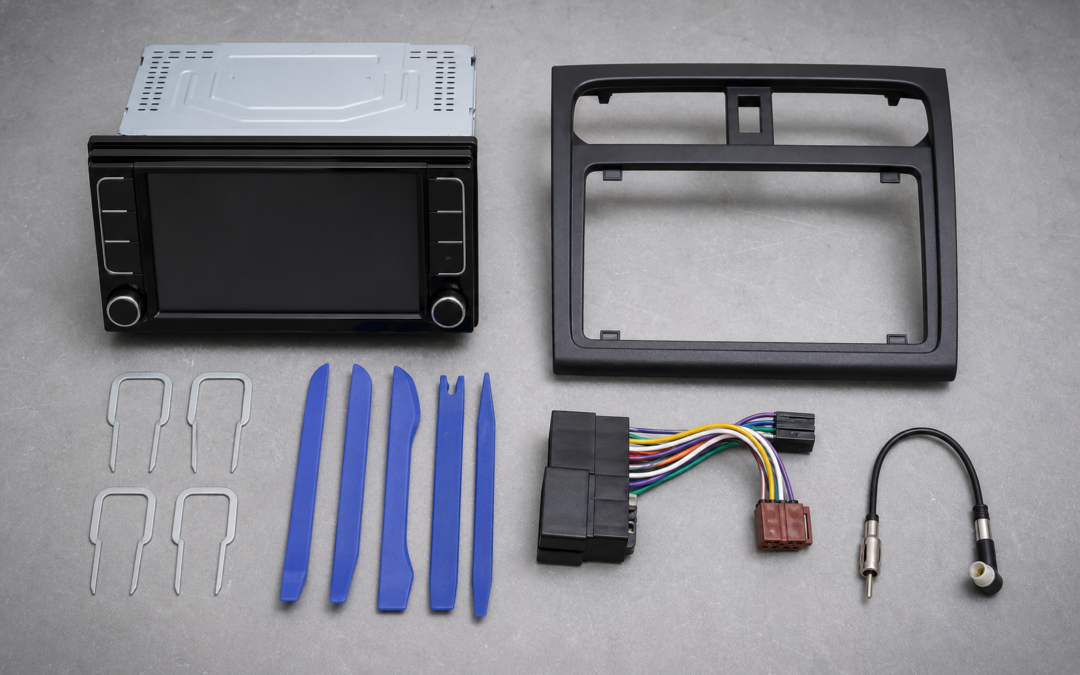

Für die Demontage brauchst du einen Satz Kunststoffhebel in mehreren Breiten, passende Schraubendreher oder Bits, eine kleine Leuchte, ein weiches Tuch und Behälter für Befestigungsteile. Dünne Kunststoffkarten helfen beim Erkennen einer Clipposition, ersetzen aber kein stabiles Demontagewerkzeug.
Metallhebel und breite Schraubendreher hinterlassen an der sichtbaren Konsole schnell Spuren. Klebe die Werkzeugspitze nicht mit dickem Band zu: Dadurch wird sie oft zu groß und belastet die Kante stärker. Ein sauberer Kunststoffkeil mit glatter Oberfläche ist die bessere Wahl.
Stelle das Fahrzeug eben ab, sichere es gegen Wegrollen und nimm den Schlüssel aus dem Zündschloss. Bewahre persönliche Einstellungen und, falls für das verbaute System relevant, Sicherheitscodes auf. Für das Trennen elektrischer Verbindungen gelten die Vorgaben von Fahrzeug, Radio und Einbausatz. Bei Unsicherheit über Batterie, Airbag-Nähe oder Fahrzeugelektronik übernimmt ein Fachbetrieb.
Verkleidung ohne Druckstellen lösen
Die passende Einbauanleitung zeigt Startpunkt und Reihenfolge der Clips. Beginne an einer gut zugänglichen Kante, die vom Hersteller des Satzes vorgesehen ist. Schiebe den flachen Kunststoffhebel nur so weit in den Spalt, dass er hinter die Blende greift. Löse einen Clip mit kurzem, kontrolliertem Druck und arbeite anschließend zum nächsten.
Halte bereits gelöste Bereiche leicht auf Abstand. Wird die ganze Blende von einer Ecke aus weit nach vorn gebogen, konzentriert sich die Last auf die verbliebenen Clips. Bei kaltem Innenraum ist Kunststoff spröder. Ein normal temperierter Fahrzeuginnenraum erleichtert die Arbeit.
Hinter einer Blende können Tasten, Warnblinkschalter oder andere Bedienteile angeschlossen sein. Ziehe sie nur wenige Zentimeter vor und schaue dahinter. Löse einen Stecker an seiner Rastnase und trage das Gewicht des Bauteils mit der freien Hand. Die Leitung dient niemals als Haltegriff.
Lege jede Verkleidung auf ein weiches Tuch. Hochglänzende Flächen werden einzeln gelagert, damit Clips und Schrauben keine Kratzer verursachen.
Sichtbare Befestigungen des Radios entfernen
Nach dem Abnehmen der vorgesehenen Verkleidung werden die Befestigungen von Radio, Display oder Träger zugänglich. Vergleiche ihre Position mit der Anleitung des fahrzeugspezifischen Satzes. Fotografiere das komplette Bild, bevor du die erste Schraube löst.
Sortiere Schrauben nach Arbeitsschritt. Unterschiedliche Längen sehen auf den ersten Blick ähnlich aus, können beim Zusammenbau aber ein darunterliegendes Bauteil beschädigen. Eine beschriftete Ablage mit Feldern für „Blende“, „Radio“ und „Halter“ verhindert Verwechslungen.
Löse die Schrauben über Kreuz und halte die Einheit mit einer Hand. Prüfe anschließend mit leichtem Zug, ob sie frei ist. Bleibt eine Seite fest, suchst du nach einer weiteren sichtbaren Befestigung oder einem noch angeschlossenen Verkleidungsteil. Hebeln am Displayrahmen löst keine übersehene Schraube.
Radioeinheit kontrolliert herausziehen
Greife die Einheit an stabilen Seitenflächen und ziehe sie wenige Zentimeter gerade nach vorn. Lege ein gefaltetes Tuch auf den Bereich darunter. Das schützt die Konsole, während du die Rückseite prüfst. Das Radio bleibt trotzdem in der Hand, bis alle Anschlüsse gelöst sind.
Kabelbäume sind auf ihre vorgesehene Einbaulage zugeschnitten. Ein kräftiger Ruck kann Kontakte aus einem Steckergehäuse ziehen oder die Antennenleitung knicken. Schaffe nur so viel Abstand, wie die Leitungen zulassen.
Fotografiere die Rückseite in hoher Auflösung. Eine zweite Aufnahme zeigt jeden Stecker einzeln. Diese Bilder helfen beim Rückbau und bei der Auswahl von Adaptern deutlich mehr als die Farbe einzelner Kabel.
Quadlock, Antenne und Zusatzstecker lösen
Der große Hauptstecker verwendet häufig einen Verriegelungshebel. Drücke die Freigabe und bewege den Hebel in die vorgesehene Richtung. Die Mechanik hebt den Stecker gleichmäßig aus der Buchse. Ziehen am Kabelbündel umgeht die Verriegelung und belastet die Kontakte.
Fakra-Antennenstecker besitzen ein codiertes Gehäuse mit Rastung. Drücke die Rastnase und ziehe am Gehäuse. Weitere Stecker können USB, Mikrofon, Kamera, Display oder andere Funktionen anbinden. Markiere gleich aussehende Verbindungen mit kleinen Etiketten, falls ihre Position später nicht eindeutig ist.
Kontrolliere jeden gelösten Stecker auf verbogene Pins, Feuchtigkeit und frühere Reparaturspuren. Eine lose Sekundärverriegelung wird vor dem Einbau nach der Steckeranleitung gesichert. Kontaktreiniger oder mechanische Bearbeitung gehören nur in fachkundige Hände.
Was beim Nachrüstradio erhalten bleiben soll
Beim Corsa E übernimmt das Infotainmentsystem je nach Ausstattung mehr als Musik. Lenkradtasten, Uhr, Fahrzeugeinstellungen, optische Parksensoranzeige, Klimainformationen, USB-Buchse und Warntöne können an eine passende Schnittstelle gebunden sein. Vor der Bestellung legst du fest, welche Funktionen erhalten bleiben müssen.
Der Beitrag CAN-Bus-Adapter für Opel Corsa C, D und E erklärt die Rolle von Fahrzeugschnittstelle und Patchkabel. Eine allgemeine Einordnung von Blende, Antenne und Einbaurahmen bietet der Corsa-Radioeinbau im Überblick.
Ein vollständiger Satz kann enthalten:
- fahrzeugspezifische Doppel-DIN-Blende,
- seitliche Montagehalter,
- CAN- oder Infodapter,
- markenspezifisches Patchkabel für Lenkradtasten,
- Fakra-Antennenadapter mit benötigter Speisung,
- USB-Adapter,
- Leitungen für Kamera oder Parksensoranzeige.
Prüfe die Kompatibilitätsliste zeilenweise. Ein Set für IntelliLink R4.0 kann Funktionen anders behandeln als ein Satz für R3.0. Manche Lösungen erhalten OnStar ausdrücklich nicht. Solche Angaben gehören vor dem Kauf auf die persönliche Funktionsliste.
Testen, bevor die Verkleidung zurückkommt
Montiere Halter und Blende zunächst probeweise am neuen Radio. Kontrolliere Einbautiefe, Displayausschnitt und seitliche Spaltmaße. Hinter einem modernen Gerät brauchen Quadlock-Adapter und Schnittstelle zusätzlichen Raum. Verteile die Komponenten in freie Bereiche, ohne Lüftung, scharfe Kanten oder bewegliche Teile zu blockieren.
Verbinde das System nach den Herstelleranleitungen und führe vor dem endgültigen Einbau einen vollständigen Funktionstest durch. Dazu gehören:
- Ein- und Ausschalten mit dem Fahrzeug,
- Sender- und Speicherverhalten,
- alle Lautsprecher,
- Radioempfang,
- Lenkradtasten,
- Uhr und Fahrzeugeinstellungen,
- USB, Mikrofon und Freisprechen,
- Parksensoren, Kamera und Warntöne,
- Beleuchtung und Displayabdunklung.
Tritt ein Fehler auf, bleibt die Verkleidung ab. Prüfe Steckerverriegelungen, Patchkabelstellung und Konfiguration des Interfaces anhand der Dokumentation. Ein zufälliger Kabeltausch erschwert die Diagnose.
Rückbau und Abschlusskontrolle
Ordne alle Leitungen so, dass das Radio ohne Druck in seine Position gleitet. Setze die ursprünglichen Befestigungen an der dokumentierten Stelle ein und ziehe sie gleichmäßig handfest an. Verkleidungen werden zuerst ausgerichtet und anschließend Clip für Clip angedrückt. Ein hörbares Einrasten an jeder Position ist besser als ein kräftiger Schlag auf die Mitte.
Prüfe Spaltmaße, Lüftungsregler, Warnblinkschalter und alle zuvor gelösten Bedienelemente. Nach einer kurzen Probefahrt kontrollierst du Empfang, Klappergeräusche und Lenkradtasten erneut.
Fazit
Beim Opel Corsa E entscheidet die Infotainmentvariante über den Ausbau. Dokumentiere zuerst BT 3.0, IntelliLink R3.0 oder R4.0 und besorge die dazugehörige Anleitung. Danach folgen ein schonender Ausbau der Verkleidung, das geordnete Entfernen der sichtbaren Befestigungen und das Entriegeln der Stecker am Gehäuse.
Die eigentliche Arbeit bleibt übersichtlich, wenn Blende und Interface zum vorhandenen System passen. Eine genaue Funktionsliste schützt vor einem Radio, das zwar Musik spielt, aber wichtige Fahrzeuganzeigen oder Bedienelemente verliert.
