Ein CAN-Bus-Adapter für den Opel Corsa verbindet nicht einfach nur zwei unterschiedliche Stecker. Je nach Ausführung erzeugt er ein Zündsignal für das Nachrüstradio, erhält die Lenkradtasten oder stellt weitere Fahrzeugsignale bereit. Genau deshalb passt nicht jeder Adapter zu jedem Corsa C, D oder E.
Die alte Fassung dieses Artikels empfahl einen einzigen Adapter pauschal für mehrere Baureihen. Das ist zu ungenau. Entscheidend sind Baujahr, Werksradio, Fahrzeugstecker, Ausstattung und die Funktionen, die nach dem Umbau erhalten bleiben sollen.
Kurzantwort: Welchen Adapter brauche ich?
Kaufe erst, wenn diese fünf Angaben feststehen:
- Baureihe und Baujahr: Corsa C, D und E verwenden nicht durchgehend dieselbe Radioanbindung.
- Bezeichnung des Werksradios: Zum Beispiel CAR 300, CDR 500, CD 30 oder IntelliLink.
- Steckertyp im Fahrzeug: Häufig ist es entweder ein 8-poliger ISO-Anschluss oder ein großer Quadlock-Stecker.
- Gewünschte Funktionen: Nur Strom und Lautsprecher, zusätzlich Zündung, Lenkradtasten, Display, Warntöne oder Parksensoranzeige?
- Marke des Nachrüstradios: Ein Lenkrad-Interface benötigt oft ein passendes Patchkabel für Pioneer, Sony, Kenwood oder einen anderen Hersteller.
Die Produktbeschreibung muss genau zu diesen Punkten passen. Eine lange Fahrzeugliste mit dem Wort „Opel“ ist kein ausreichender Kompatibilitätsnachweis.
Steckeradapter, CAN-Bus-Adapter und Lenkrad-Interface
Im Handel werden unterschiedliche Produkte ähnlich benannt. Ein passiver Steckeradapter ordnet lediglich Strom- und Lautsprecherkontakte zwischen Fahrzeug und Radio zu. Er wertet keine Daten aus.
Ein CAN-Bus-Signaladapter liest definierte Fahrzeugdaten und stellt daraus analoge Ausgänge bereit, etwa geschaltete 12 Volt für die ACC-Leitung des Radios. Je nach Produkt können zusätzlich Beleuchtung, Rückwärtsgang oder Geschwindigkeitssignal ausgegeben werden.
Ein Lenkradfernbedienungs-Interface erhält die Tasten am Lenkrad. Dazu gehört meist ein zum neuen Radio passendes Verbindungskabel. Ein Adapter, der nur Zündungsplus erzeugt, erhält die Lenkradtasten nicht automatisch.
Ein Infodapter geht noch weiter. Solche Systeme können bei geeigneten Fahrzeugen Einstellungen, Parksensoranzeige, Klimainformationen oder andere Anzeigen auf dem Bildschirm eines kompatiblen Nachrüstradios wiedergeben. Welche Funktionen tatsächlich unterstützt werden, steht in der Anleitung des konkreten Kits.
Auch Antenne und mechanischer Einbau sind eigene Themen. Neben dem elektrischen Interface können eine Radioblende, ein Antennenadapter und gegebenenfalls eine Phantomspeisung nötig sein.
Opel Corsa C: ISO oder Quadlock?
Beim Corsa C reicht die Baureihenbezeichnung allein nicht. Connects2 führt das Interface CTSOP001.2 für Corsa-C-Modelle von 2000 bis 2006 mit bestimmten Werksradios wie CAR 200, CAR 300, CAR 400, CDR 500 und CCR 600. Als Anschluss nennt der Hersteller 8 Way ISO.
Für andere Kombinationen listet Connects2 das CTSOP002.2: Corsa C/D bestimmter Baujahre mit den Werksradios CD 30, CDC 40, CD 50 oder CD 70 und Quadlock-/Fakra-Anschluss. Schon diese beiden Herstellerzuordnungen zeigen, warum „Corsa C gleich CAN-Bus-Adapter“ keine brauchbare Kaufregel ist.

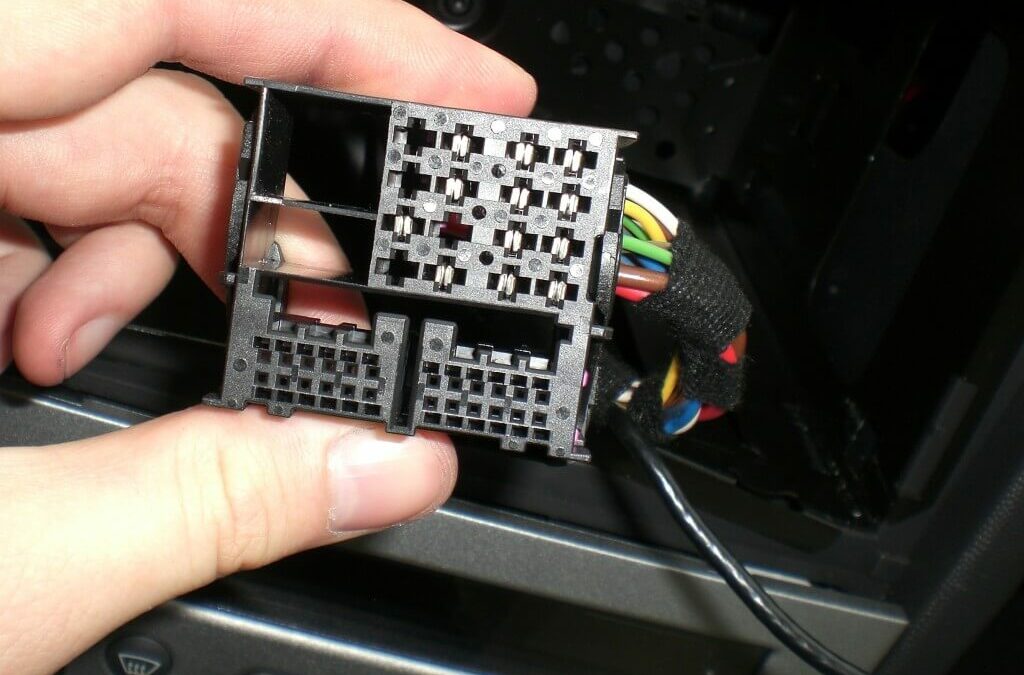

Das vorhandene Praxisfoto dieser Seite zeigt einen großen verriegelbaren Fahrzeugstecker aus dem damaligen Corsa-C-Umbau. Er wurde früher als „MOST-Stecker“ bezeichnet. Korrekt ist hier die Einordnung als Quadlock-Stecker. MOST bezeichnet einen optischen Multimedia-Datenbus und ist kein Sammelbegriff für große Radiostecker.
Prüfe bei einem Corsa C deshalb zuerst die Frontbezeichnung des Werksradios und anschließend den real vorhandenen Stecker. Ein Foto von Stecker, Typenschild und Radiofront ist beim Fachhändler erheblich hilfreicher als nur die Angabe „Corsa C, Baujahr 2005“.
Opel Corsa D: Funktionen vor dem Kauf festlegen
Beim Corsa D sind Quadlock und CAN-Bus in vielen Radiokonfigurationen relevant. Trotzdem ist ein beliebiger Quadlock-Adapter noch keine vollständige Einbaulösung. Das Nachrüstradio benötigt unter Umständen ein erzeugtes Zündsignal, während Lenkradtasten, Datum, Uhrzeit oder Fahrzeugtöne erhalten bleiben sollen.
Connects2 unterscheidet selbst innerhalb des Corsa D nach Baujahr und Werksradio. Das CTSOP002.2 wird für bestimmte Corsa-C/D-Konfigurationen von 2005 bis 2009 geführt. Weitere Vauxhall-Varianten wie CTSVX003.2 decken andere Corsa-D-Zeiträume ab. Der Hersteller fordert ausdrücklich, die Fahrzeuganschlüsse mit dem angebotenen Kabelsatz abzugleichen.
Notiere vor der Bestellung:
- die genaue Bezeichnung des ausgebauten Radios;
- ob Lenkradtasten vorhanden sind;
- ob Warntöne über das Werksradio ausgegeben werden;
- ob ein oberes Fahrzeugdisplay weiter bedienbar bleiben soll;
- welche Ausgänge das neue Radio erwartet;
- ob der Antennenanschluss einen zusätzlichen Adapter braucht.
Wer nur das Radio mit der Zündung schalten möchte, braucht nicht zwangsläufig denselben Funktionsumfang wie jemand, der Lenkradtasten und Anzeigen vollständig erhalten will. Umgekehrt löst ein günstiger Stromadapter keine Probleme, für die ein fahrzeugspezifisches Interface erforderlich ist.
Opel Corsa E: kein Corsa-D-Kabelsatz auf Verdacht
Der Corsa E von 2014 bis 2019 verwendet je nach Ausstattung stärker integrierte Infotainmentlösungen. Ein einfacher C/D-Adapter ist dafür keine allgemeine Antwort. Connects2 führt beispielsweise das Einbaukit CTKVX22 für Opel Corsa 2014 bis 2019 mit fahrzeugspezifischem Infodapter, Blende, Antennenadapter und Patchkabel.
Für Fahrzeuge mit IntelliLink 4.0 existieren wiederum Kits, die zusätzlich Lenkradtasten, optische Parksensoranzeige und Klimadarstellung erhalten können. Das bedeutet nicht, dass jedes Corsa-E-Radio problemlos austauschbar ist. Werksradio, Display, Kamera, OnStar, USB-Buchse und Fahrzeugausstattung müssen vor dem Kauf einzeln geprüft werden.
Wenn eine Produktseite nur „Corsa C D E“ nennt, aber weder Baujahre noch Werksradios, Stecker und erhaltene Funktionen aufführt, ist das ein Warnsignal.
So prüfst du den Anschluss am ausgebauten Radio
Die bebilderte Anleitung Opel-Corsa-Radio ausbauen und Anschlüsse prüfen zeigt den Ausbau am Corsa C. Schalte das Fahrzeug aus und beachte die Hinweise von Fahrzeug, Radio und Einbausatz, bevor du Stecker löst.
Entriegle den Fahrzeugstecker an seinem vorgesehenen Bügel und ziehe nicht am Kabelbaum. Fotografiere alle Seiten des Steckers sowie das Typenschild des Werksradios. Zähle nicht nur Kontakte: Gehäuseform, Verriegelung und vorhandene Teilblöcke gehören zur Identifikation.
Vergleiche anschließend die Fotos mit der technischen Zeichnung oder Einbauanleitung des Interfaces. Beide Steckerseiten müssen passen. Zusätzlich muss die Zuordnung das konkrete Werksradio und den gewünschten Funktionsumfang nennen.
Einbaufolge für ein fahrzeugspezifisches Interface
Lies die Anleitung vollständig, bevor das Modul angeschlossen wird. Bei vielen Lenkrad-Interfaces ist die Reihenfolge wichtig: Zuerst wird das zum Radiomodell passende Patchkabel mit Interface und Radio verbunden, danach folgt der Fahrzeugkabelsatz. Eine abweichende Reihenfolge kann dazu führen, dass das Interface das Radio nicht richtig erkennt.
Verbinde nichts mit blanken, verdrillten Leitungen auf Verdacht. Ein sauber passender Kabelsatz hält den Umbau nachvollziehbar und reversibel. Muss ein Signal gemessen oder eine Leitung außerhalb des vorgesehenen Adapters angeschlossen werden, sollte eine Car-Hi-Fi-Werkstatt übernehmen.
Teste das System, bevor Radio und Adapterbox endgültig im Schacht verschwinden:
- Radio startet und beendet sich wie vorgesehen;
- Sender und Uhrzeit bleiben gespeichert;
- alle Lautsprecher funktionieren;
- Lenkradtasten reagieren korrekt;
- Warntöne, Display und Parksensoren arbeiten wie geplant;
- Radioempfang ist vorhanden;
- Kabel und Interfacebox werden nicht gequetscht.
Schaltet das Radio nach dem Abziehen des Schlüssels zeitverzögert aus, kann das bei einem korrekt arbeitenden Interface beabsichtigt sein. Ob dieses Verhalten vorgesehen ist, ergibt sich aus der Anleitung. Eine vermeintlich angenehme Verzögerung beweist für sich allein noch nicht, dass der Adapter richtig zugeordnet wurde.
Häufige Fehler nach dem Anschluss
Das Radio bleibt dauerhaft an: Das Nachrüstradio erhält möglicherweise kein korrekt geschaltetes ACC-Signal oder wurde an Dauerplus angeschlossen. Prüfe Adapterbelegung und Anleitung; verbinde rote und gelbe Leitungen nicht pauschal miteinander.
Sender gehen verloren: Dauerplus und ACC können vertauscht sein oder ein Kontakt sitzt nicht vollständig. Erst messen beziehungsweise fachgerecht prüfen, dann ändern.
Lenkradtasten bleiben ohne Funktion: Häufig fehlt das radiomarkenspezifische Patchkabel, die Lernfolge wurde nicht ausgeführt oder das Interface passt nicht zum Werksradio.
Das obere Display lässt sich nicht mehr bedienen: Manche Funktionen liefen zuvor über das Werksradio. Dafür kann ein Interface mit Funktionserhalt nötig sein; ein reiner CAN-Signaladapter genügt nicht.
Kein UKW-Empfang: Prüfe Antennenstecker, Adapter und eine gegebenenfalls erforderliche Phantomspeisung getrennt vom CAN-Bus-Thema.
Fazit
Der richtige Opel-Corsa-Radioadapter wird nicht allein nach C, D oder E ausgewählt. Baujahr, Werksradio, realer Stecker, gewünschte Funktionen und Nachrüstradio gehören immer zusammen. Beim Corsa C kommen sowohl ISO- als auch Quadlock-Konfigurationen vor; beim Corsa D sind CAN-Bus und Funktionserhalt häufig relevant; beim Corsa E können umfassendere Infodapter-Kits erforderlich sein.
Fotografiere Typenschild und Stecker, gleiche sie mit der Herstellerliste ab und teste alle Funktionen vor dem Einschieben. So bezahlst du nur für den tatsächlich benötigten Umfang und vermeidest improvisierte Stromanschlüsse.
Ergänzend behandelt der Beitrag Opel Corsa E Radio ausbauen: Verkleidung und Anschlüsse zu diesem Thema.
